Базовая широкополосная КВ антенна ComTech CT-HF-FD-L

(цена указана с учетом НДС)

КВ антенны серии CT-HF-FD предназначены для работы в диапазоне частот от 2 до 30 МГц при низком КСВ в фидере без использования отдельного согласующего устройства. Антенны CT-HF-FD рассчитаны на подводимую мощность передатчика до 2000 Вт, что делает их уникальным решением для стационарных узлов связи, выгодно отличая их от большинства выпускаемых широкополосных антенн.



Широкополосная КВ антенна CT-HF-FD (CT-HF-FD-L) представляет собой «петлевой вибратор» с длиной полотна 26,5 (53) м и средним расстоянием между проводами полотна 460 мм.

  • рабочий диапазон частот от 2 до 30 МГц
  • низкий уровень КСВ
  • пиковая подводимая мощность до 2000 Вт
  • мгновенно готова к работе
  • не требует согласующего устройства
  • полотно из нержавеющего стального троса



Антенна серии CT-HF-FD имеет всепогодное исполнение и может использоваться в составе современных КВ-радиостанций с усилителем мощности. КВ антенна мгновенно готова к работе на любой частоте внутри её рабочего диапазона без использования механических настроечных элементов, что допускает её использование в режиме автоматического установления соединения (ALE).



Конструкция антенны позволяет обеспечить быстрое развертывание практически в любых неприспособленных местах, а питание антенны одним фидером очень удобно для тактического применения и работы в условиях чрезвычайных ситуаций.



Для размещения согласующего устройства используется высокопрочный, устойчивый к ультрафиолету, стеклопластиковый корпус. Полотно антенны, в отличие от многих аналогов, выполнено из высокопрочного нержавеющего стального троса. Сопротивление питающей линии, подключаемой к согласующему устройству, оснащенному коаксиальным разъемом типа SO-239 (розетка), составляет 50 Ом.

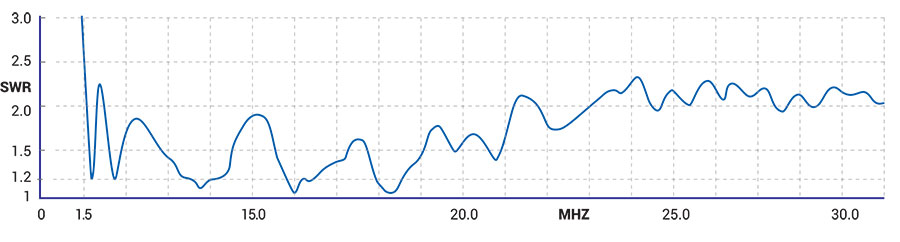

Необходимо учитывать, что реальные значения КСВ в большой степени зависят от высоты подвеса, состояния земли и окружающих предметов.



Способы установки широкополосной КВ антенны

При принятии решения о способе монтажа антенны необходимо учитывать следующее При горизонтальном расположении полотна и установке КВ антенны на небольшой относительно длины волны высоте обеспечивается преимущественно зенитное излучение радиоволн, что обеспечивает отсутствие «мертвых зон» и устойчивую связь на расстояниях до нескольких сотен километров для любого типа местности, в том числе, для горной и холмистой. Минимальная высота зависит от типа почвы. В некоторых случаях антенна может быть размещена прямо на земле, например, в пустыне или в районе с очень низким уровнем грунтовых вод.



Горизонтальное расположение полотна дает некоторое преимущество для связи с корреспондентами, расположенными в направлениях, перпендикулярных к плоскости антенны. Наиболее подходящие для зенитного распространения частоты лежат в пределах 5 – 12 МГц в дневное время и 2 – 4 МГц ночью.

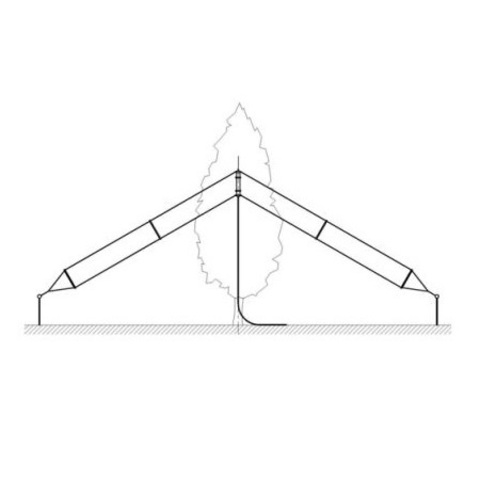

При подвесе КВ антенны на одной мачте в виде «Inverted V» диаграмма излучения становится практически круговой с сохранением преимущественно зенитного излучения. При использовании «Inverted V» необходимо учитывать, что при значительном приближении полотен друг к другу входное сопротивление антенны понижается, соответственно растет КСВ и, как следствие, может понадобиться использование тюнера.

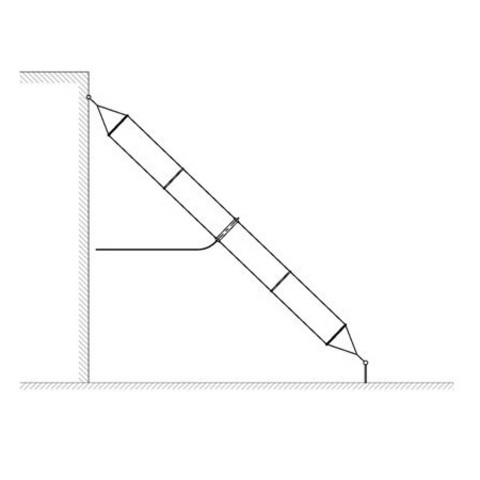

При установке антенны в виде наклонного диполя, излучение в некоторой степени усиливается в сторону наклона полотна и ослабляется в обратном направлении.



Если полученная дальность связи с использованием зенитного излучения недостаточна, для увеличения дальности вы можете использовать противовес (провод, проложенный под антенной и соединенный с землей).



Если требуемая дальность связи всё-таки не достигается, попытайтесь увеличить высоту подвеса антенны на несколько метров.



Требуемый минимум высоты подвеса КВ антенны — 8 м для работы на частотах выше 4 МГц, при этом для «Inverted V» концы должны находиться на высоте не менее 4 м. В участке от 2 до 4 МГц высота должна быть не менее 12 м, концы для «Inverted V» на высоте 6 м.



Меньшая высота не обязательно приведет к ухудшению связи, но на самых низких частотах для согласования может потребоваться тюнер. Кроме того, при высоте подвеса ниже рекомендуемой, может наблюдаться ухудшение связи при понижении частоты.



Обычное, не зенитное, прохождение может позволить покрытие больших расстояний (от 400 до 5000 км), при этом не исключается возникновение «мертвых» зон. Переход на обычное ионосферное прохождение происходит при соответствующем выборе рабочих частот или значительном увеличении высоты подвеса (соизмеримой с половиной длины рабочей волны).



КВ антенна не использует заземление, поэтому окружающие «заземленные» объекты на низких частотах поглощают часть ее излучения. Это может привести к ухудшению КСВ и снижению качества сигнала. «Заземленными» объектами считаются мачты, башни, кровли зданий, водосточные трубы, деревья и собственно земля.



Используя в качестве опоры для установки антенны металлоконструкции, закрепляйте полотно антенны через неметаллическое плечо длиной 1 – 1,5 м. Избегайте пересечения полотна антенны с кровлей зданий, если это возможно. При использовании деревьев в качестве опоры старайтесь располагать полотно подальше от ветвей.



При установке КВ антенны вблизи здания или кровли, помните, что линии электропередачи, кабелепроводы, водопроводы, металлическая арматура внутри здания могут создать проблемы при согласовании на определенных частотах. Старайтесь расположить полотно перпендикулярно к таким объектам.



Используйте коаксиальный кабель, имеющий волновое сопротивление только 50 Ом, рассчитанный на соответствующую мощность. Более половины проблем при установлении связи возникают из-за проблем с кабелем или разъёмами.



Развёртывание широкополосной КВ антенны

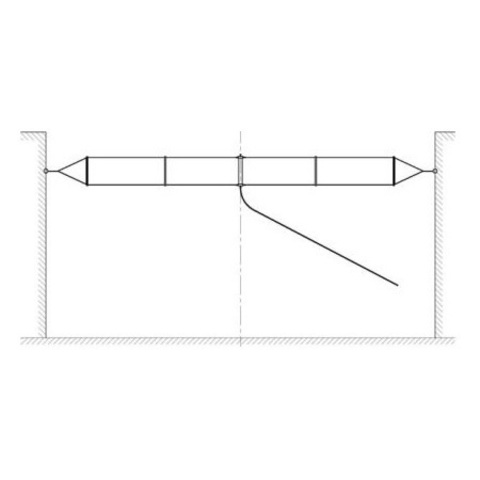

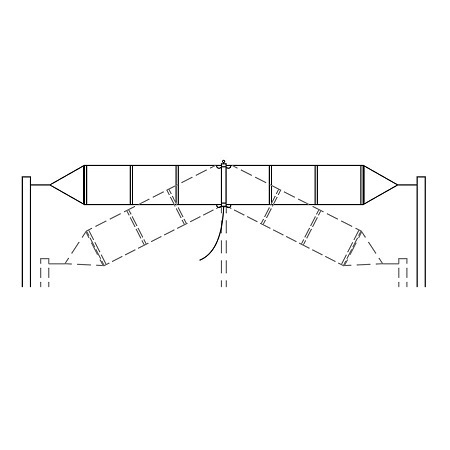

1. При горизонтальном размещении антенны выберите точки крепления на мачтах, зданиях или деревьях на расстоянии не менее 28 м друг от друга. Для «Inverted V» установите мачту необходимой высоты или выберите подходящее дерево, установите стойки или обеспечьте другие опоры для нижних концов полотна на соответствующих расстояниях. Между точкой подключения кабеля (середина антенны) и крайними стойками должно быть примерно 15 м.

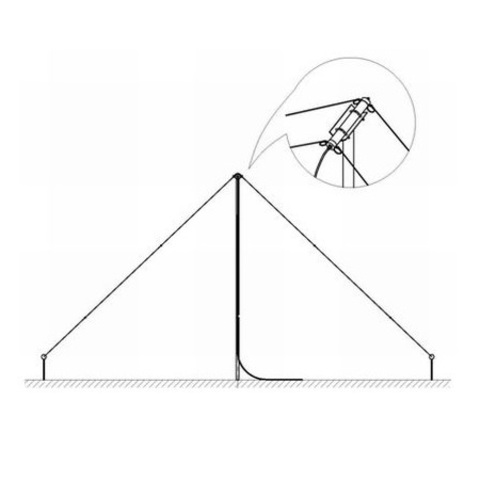

2. Подвесьте центральный узел антенны в верхней точке центральной опоры за рым-болт:



Удобнее делать это, натягивая привязанный к рым-болту синтетический шнур или трос через блок, прикрепленный к верхней точке центральной опоры.

3. Возьмите одну из катушек с проводом. Размотайте оба провода, двигаясь в направлении к одной из крайних опор. Размотав провода, проверьте, не скручиваются ли они, и прикрепите их к опоре.

4. Повторите пункт 3 для второго плеча антенны:



5. Натяните полотно антенны, но не пытайтесь полностью устранить провисание. Максимальное натяжение составляет примерно 11 кг. Установите предусмотренные конструкцией распорки между верхним и нижним проводом внутри полотна:



6. Присоедините коаксиальный кабель, идущий от радиостанции, к разъёму в нижней части центрального узла антенны:







Производитель Communication Technologies
Страна Россия
Тип Базовая, Широкополосная
Частота, МГц 2-30
Мощность 2000 Вт
Длина, см 2650
Импеданс, Ом 50
Поляризация Горизонтальная
Усиление, dBi 0
Диаграмма направленности Двунаправленная
Длина, м 53
