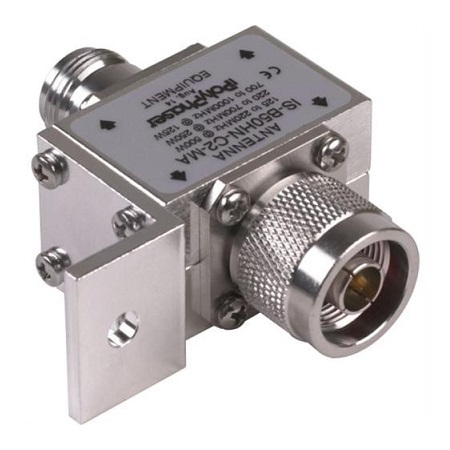

Грозоразрядник PolyPhaser IS-B50HN-C2

(цена указана с учетом НДС)

Грозоразрядник 125-1000 МГц, 500/250/125 Вт, N-female



Для использования в радиосвязи; возможность крепления  на поверхность или на перегородку, НЕДОПУСТИМО применение в случае комбинирования передатчиков.

  • Используется газовая трубка UL497B;
  • Модели от 1,5 до 1000 МГц;
  • Выдерживает многократные грозовые разряды;
  • Значительное снижение мощности разряда на выходе;

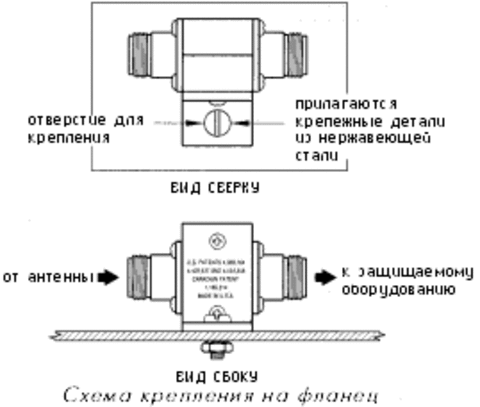

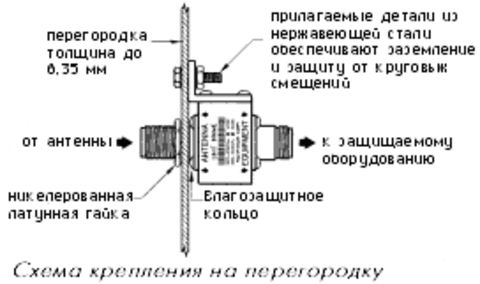

  • Крепление фланцем или на перегородку;
  • Подвержено атмосферным воздействиям;
  • Для защиты от атмосферного воздействия используется комплект WK-1;
  • Алюминиевый корпус;
  • Металлические части изготовлены из нержавеющей стали 8-18;
  • Оболочка UHF-разъема из никеля с сердцевиной из серебра, TFE;
  • Оболочка N-разъема из серебра с центральным контактом из золота.

Армейские характеристики устройств защиты PolyPhaser:

  • Пройдено тестирование на прочность при падении с высоты 2 метров под любым углом. Соответствует армейскому стандарту 70,000', MIL-STD-202, 170F Cond. B.
  • Испытаны в диапазоне температур  -65°C ...125°C, неподверженность воздействию осадков. Соответствует многим требованиям армейских стандартов 202/810 на виброустойчивочть, ударопрочность, появления микрофлоры и т.д.
  • UHF- и N- разъемы соответствуют стандартам MIL-C-39012, QQ-S-365, QQ-B-626, QQ-C-530, MIL-G-45204, MIL-STD-454J, Solder QQ-S-571 Sn62.

Основные характеристики устройств защиты PolyPhaser

Характеристики Параметры
Импульс 50kA IEC 1000-4-5-8 8/20µs формы волны 500 Джоулей
Включение 600Vdc±20% 2,5 ns при 2kV/ns для L-моделей,
1200Vdc±20% 7 ns при 2kV/ns для H-моделей
Внесенные потери менее 0,1 Дб во всем частотном диапазоне
КСВ -C0 1,5МГц до 2МГц - 1,2; от 2 до 400МГц - 1,1
-C1 50МГц до 60МГц - 1,2; от 60МГц до 700МГц - 1,1
-C2 125МГц до 100МГц - 1,1(N-типа), 1,2(F и UHF)
Температурный диапазон -45°C...+85°C(хранение)/+50°C (эксплуатация)
Вибрационные нагрузки от 1Гц  до 100 Гц

Модели устройств защиты PolyPhaser

Модель Проводимая энергия Частотный диапазон Макс. мощность Тип разъема
IS-B50LU-CO менее 10mJ 1,5 МГц до 400МГц HF 2кВт, VHF 375Вт, UHF 125Вт UHF
IS-B50HU-CO менее 20 mJ 1,5 МГц до 400МГц HF 3кВт, VHF 500Вт, UHF 250Вт UHF
IS-B50LU-C1 менее 600µJ 50 МГц до 700 МГц VHF 375Вт,  UHF 125Вт UHF
IS-B50HU-C1 менее 1mJ 50 МГц до 700 МГц  VHF 500Вт,  UHF 250 Вт UHF
IS-B50LN-C0 менее 10 mJ 1,5 МГц до 400 МГц HF 2кВт, VHF 375Вт,  UHF125Вт N-типа
IS-B50HN-C0 менее 20mJ 1,5 МГц до 400 МГц HF 3кВт,  VHF 500Вт,  UHF 250Вт N-типа
IS-B50LN-C1 менее 600µJ 50 МГц до 700 МГц  VHF 375Вт,  UHF 125Вт N-типа
IS-B50HN-C1 менее 1mJ 50 МГц до 700 МГц VHF 500Вт,  UHF 250Вт N-типа
IS-B50LN-C2 менее 220µJ 125 МГц до 1000 МГц VHF 375Вт, UHF 125Вт, N-типа
800МГЦ до 1ГГц 50Вт
IS-B50HN-C2 менее 800µJ 125 МГц до 1000 МГц  VHF 500Вт,  UHF 250Вт N-типа
800МГЦ до 1ГГц 125Вт
IS-50UX-C0 менее 10mJ 1,5 МГц до 400 МГц HF 2кВт,  VHF375Вт,  UHF 125Вт UHF
IS-50UX-C1 менее 600µJ 50 МГц до 700 МГц  VHF 375Вт, UHF 125Вт UHF
IS-50NX-C0 менее 10mJ 1,5 МГц до 400 МГц HF 2кВт,  VHF 375Вт, UHF 125Вт N-типа
IS-50NX-C1 менее 600µJ 50 МГц до 700 МГц VHF 375Вт, UHF 125Вт N-типа
IS-50NX-C2 менее 220µJ 125 МГц до 1000 МГц VHF 375Вт,  UHF 125Вт N-типа
800 МГц до 1ГГц 50Вт
IS-75F-C1 менее 1µJ 4 МГц до 900 МГц HF 100Вт,  VHF 100Вт,  UHF 25 Вт F-типа
Производитель PolyPhaser
Страна США
Частота, МГц 125-1000
Мощность 500 / 250 / 125 Вт
Температура работы (°С) от -65 до +125
КСВ 1.1:1, 1.2:1
Тип коннектора N-тип (розетка)
Импеданс, Ом 50
