Комплект для сборки КВ антенн Radial KIT CW

(цена указана с учетом НДС)

Любителям изготавливать антенны своими руками компания Радиал рада предложить комплект из двух очень необходимых узлов для сборки антенн серии City Windom. Это трансформатор и запорный дроссель. Также в комплект входят фарфоровые изоляторы.



Любителям изготавливать антенны своими руками компания Радиал рада предложить комплект из двух очень необходимых узлов для сборки антенн серии City Windom. Это трансформатор и запорный дроссель. Также в комплект входят фарфоровые изоляторы.

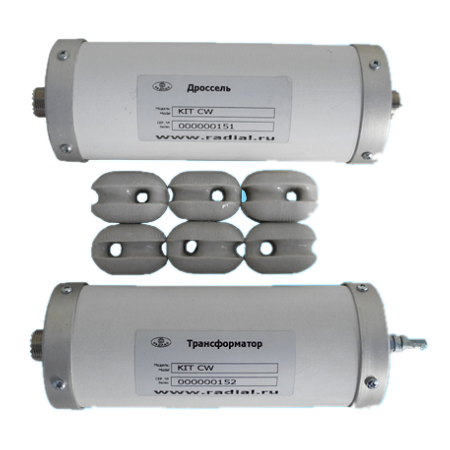

Комплектация:

  • трансформатор
  • дроссель
  • орешковые изоляторы (6 шт)

С их помощью радиолюбитель получает возможность очень легко изготовить такие типы антенн:





Идеология работы антенн City Windom легка в понимании и для всех моделей одинакова. Это обычная антенна Windom, известная миру с 1925 года. Её узел питания расположен на полотне антенны в 25% от конца антенны. Такие антенны называются Off centre feed antenna. На расстоянии в ¼ от своей длины такой проводник имеет резонанс с импедансом 250-300 Ом. Причём этот резонанс гармонически проявляется на кратных длинах волн.





А теперь посмотрите на антенну City Windom, известную миру с 2010 года. Она имеет все те же параметры, что и классическая Windom, но питается с конца. Такие антенны называются End feed antenna.



Для антенны CW 1601000, имеющей длину более 80 метров, необходимо использовать поддерживающий тросик, разбитый орешковыми изоляторами. Для остальных антенн - на Ваше усмотрение, в зависимости от условий установки и эксплуатации.

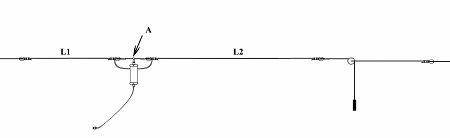

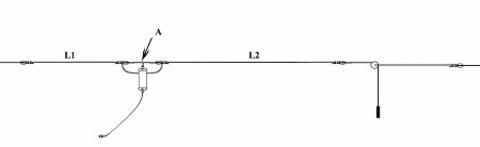

Возбуждение самой антенны производится в той же точке A, но энергия подводится не перпендикулярно по фидеру, а вдоль полотна. Этот же кабель играет роль излучателя. А для отсечки токов и придания антенне резонансной длинны, на конец антенны включён дроссель. Трансформатор предназначен для преобразования сопротивления излучения антенны 250-300 Ом в стандартное сопротивление кабеля 50 Ом.



Антенна такой конструкции очень удобна в случаях, если радиолюбитель живёт на верхнем или первом этаже в городской многоэтажке. Тогда для установки такой антенны ему достаточно одной точки крепления на соседнем здании, дереве или столбе. А вторая точка крепления может быть непосредственно у его окна или на балконе.



Набор состоит из всего необходимого для антенны, кроме кабеля, разъёмов и проводника излучателя, поскольку все эти элементы иногда бывает дешевле достать на месте и собрать антенну своими руками. Для многих радиолюбителей это приятней для души и экономичней для кармана.

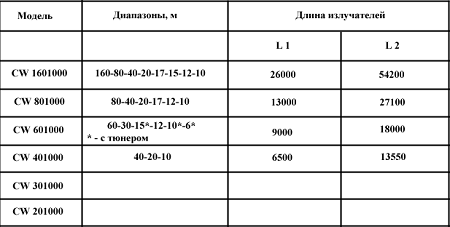

Этим же методом мы решили вечный спор о применении излучателя из медного канатика, биметалла, оцинковки или полёвки. Так что теперь этот вопрос мы делегируем личной фантазии и кошельку радиолюбителя. Размеры излучателей для построения той или иной антенны.

Производитель Радиал
Страна Россия
Тип Базовая, Многодиапазонная
